كمورد للمزدوجات الحرارية متعددة النقاط، غالبًا ما أواجه استفسارات من العملاء حول مدى ملاءمة منتجاتنا في البيئات المبردة. تمثل التطبيقات المبردة، والتي تتضمن درجات حرارة منخفضة للغاية أقل من -150 درجة مئوية، تحديات فريدة لأجهزة قياس درجة الحرارة. في هذه المدونة، سوف أستكشف ما إذا كان من الممكن استخدام المزدوجات الحرارية متعددة النقاط في البيئة المبردة، مع الأخذ في الاعتبار تصميمها وموادها وخصائص أدائها.
فهم المزدوجات الحرارية متعددة النقاط

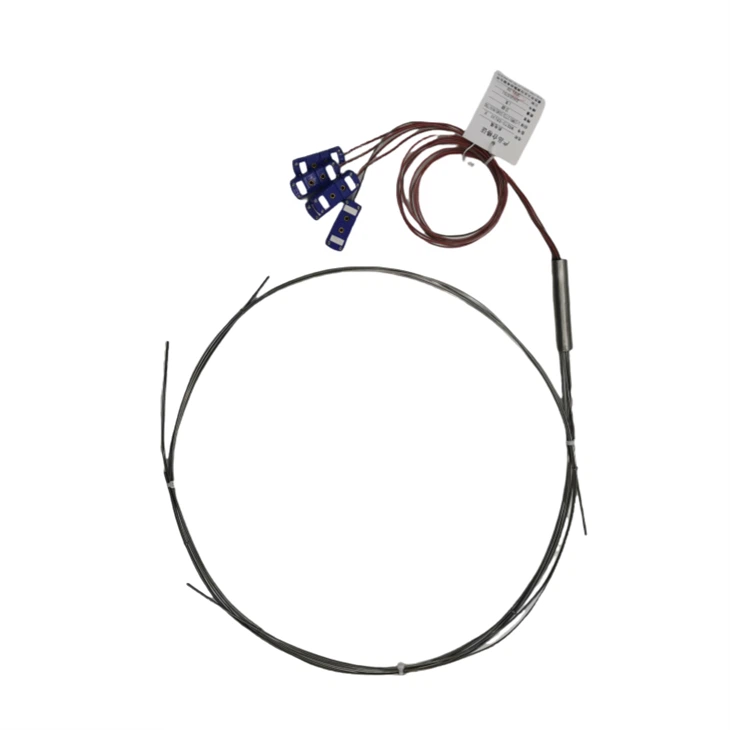

قبل الخوض في التطبيق المبرد، دعونا أولا نفهم ما هي المزدوجة الحرارية متعددة النقاط. المزدوج الحراري متعدد النقاط هو مستشعر درجة الحرارة الذي يتكون من وصلات مزدوجة حرارية متعددة على طول غمد واحد أو مسبار. يسمح هذا التصميم بقياس درجة الحرارة في نقاط مختلفة داخل النظام في وقت واحد، مما يوفر رؤية أكثر شمولاً لتوزيع درجة الحرارة.
هناك أنواع مختلفة من المزدوجات الحرارية متعددة النقاط المتاحة، بما في ذلكأجهزة استشعار حرارية متعددة النقاط بفرع واحد، والتي تم تصميمها للتطبيقات التي تتطلب قياسات متعددة لدرجة الحرارة في مواقع مختلفة على طول محور واحد. نوع آخر هوتغذية فراغ الحرارية، وهو مصمم خصيصًا للاستخدام في البيئات المفرغة. ملكناالمزدوجات الحرارية متعددة النقاطتقديم مجموعة من الخيارات لتلبية متطلبات التطبيق المختلفة.
التحديات في البيئات المبردة
تشكل البيئات المبردة العديد من التحديات لأجهزة قياس درجة الحرارة. أحد التحديات الأساسية هو البرد الشديد، الذي يمكن أن يؤثر على أداء وموثوقية المستشعر. في درجات الحرارة المبردة، تتغير الخواص الكهربائية للمواد بشكل كبير، مما قد يؤدي إلى أخطاء في قياس درجة الحرارة. على سبيل المثال، يمكن أن يختلف معامل سيبيك، وهو أساس تشغيل المزدوجات الحرارية، باختلاف درجة الحرارة، وقد يختلف سلوكه في درجات الحرارة المبردة عن سلوكه في درجة حرارة الغرفة.
التحدي الآخر هو احتمال الإجهاد الميكانيكي والهشاشة. عندما تنكمش المواد عند درجات حرارة منخفضة، يكون هناك خطر حدوث عطل ميكانيكي بسبب الإجهاد الحراري. يجب أن يكون غلاف وأسلاك المزدوجة الحرارية قادرًا على تحمل هذه الضغوط دون كسر أو فقدان سلامتها الكهربائية. بالإضافة إلى ذلك، يمكن أن يسبب وجود الرطوبة أو الملوثات الأخرى مشاكل في البيئات المبردة، حيث يمكن أن تؤدي إلى تجميد المستشعر وإتلافه.
مدى ملاءمة المزدوجات الحرارية متعددة النقاط في البيئات المبردة
على الرغم من التحديات، يمكن استخدام المزدوجات الحرارية متعددة النقاط في البيئات المبردة في ظل ظروف معينة. ويكمن المفتاح في اختيار المواد المناسبة وتصميم المزدوجة الحرارية لتحمل البرد القارس.
اختيار المواد
يعد اختيار المواد اللازمة للأسلاك والغلاف الحراري أمرًا بالغ الأهمية. بالنسبة للتطبيقات المبردة، يفضل استخدام المواد ذات الموصلية الحرارية المنخفضة والخصائص الميكانيكية الجيدة عند درجات الحرارة المنخفضة. تشمل أنواع المزدوجات الحرارية الشائعة المستخدمة في البيئات المبردة النوع E (كروميل - كونستانتان) والنوع T (نحاس - كونستانتان). تتمتع هذه المزدوجات الحرارية بمعاملات Seebeck مستقرة نسبيًا عند درجات حرارة منخفضة ويمكن أن توفر قياسات دقيقة لدرجة الحرارة.
يجب أيضًا اختيار مادة الغلاف بعناية. يعد الفولاذ المقاوم للصدأ خيارًا شائعًا للغلاف نظرًا لمقاومته الجيدة للتآكل وقوته الميكانيكية. ومع ذلك، قد تكون هناك حاجة إلى درجات خاصة من الفولاذ المقاوم للصدأ لضمان أدائه في درجات الحرارة المبردة. تستخدم بعض الشركات المصنعة أيضًا مواد مثل Inconel، التي تتمتع بخصائص ميكانيكية ممتازة ومقاومة للضغط الحراري في درجات الحرارة المنخفضة.
اعتبارات التصميم
يمكن أيضًا تحسين تصميم المزدوجة الحرارية متعددة النقاط للتطبيقات المبردة. على سبيل المثال، يمكن تصميم الوصلات المزدوجة الحرارية لتقليل تأثيرات الإجهاد الحراري. يمكن تحقيق ذلك باستخدام تصميمات مرنة أو مخففة للإجهاد تسمح ببعض الحركة للأسلاك والوصلات مع تغير درجة الحرارة.
بالإضافة إلى ذلك، ينبغي عزل المزدوجة الحرارية بشكل صحيح لمنع انتقال الحرارة وحمايتها من الرطوبة والملوثات. يمكن استخدام مواد عزل خاصة يمكنها تحمل درجات الحرارة المبردة، مثل الألياف الزجاجية أو العزل الخزفي.
معايرة
المعايرة ضرورية لقياس درجة الحرارة بدقة في البيئات المبردة. نظرًا لأن سلوك المزدوجة الحرارية قد يتغير عند درجات الحرارة المنخفضة، فمن الضروري معايرة المستشعر عند درجات الحرارة المبردة المحددة للتطبيق. وهذا يضمن أن قراءات درجة الحرارة دقيقة وموثوقة.
تطبيقات المزدوجات الحرارية متعددة النقاط في البيئات المبردة
المزدوجات الحرارية متعددة النقاط لها العديد من التطبيقات في البيئات المبردة. أحد التطبيقات الشائعة هو مراقبة صهاريج التخزين المبردة. تستخدم هذه الخزانات لتخزين الغازات المسالة مثل النيتروجين السائل والأكسجين السائل والهيدروجين السائل. باستخدام المزدوجات الحرارية متعددة النقاط، يمكن مراقبة توزيع درجة الحرارة داخل الخزان، وهو أمر مهم لضمان سلامة وكفاءة نظام التخزين.
تطبيق آخر هو في البحوث المبردة، حيث يلزم التحكم الدقيق في درجة الحرارة والقياس. على سبيل المثال، في أبحاث المواد فائقة التوصيل، يمكن استخدام المزدوجات الحرارية متعددة النقاط لمراقبة درجة حرارة العينات فائقة التوصيل أثناء دورات التبريد والتدفئة.
مزايا استخدام المزدوجات الحرارية متعددة النقاط في البيئات المبردة
هناك العديد من المزايا لاستخدام المزدوجات الحرارية متعددة النقاط في البيئات المبردة. أولاً، أنها توفر قياسات متعددة لدرجة الحرارة في وقت واحد، مما يسمح بفهم أكثر تفصيلاً لتوزيع درجة الحرارة داخل النظام. وهذا مفيد بشكل خاص في التطبيقات التي تحتاج إلى مراقبة تدرجات درجة الحرارة، كما هو الحال في صهاريج التخزين المبردة أو في أنظمة التبريد للأجهزة فائقة التوصيل.
ثانيًا، تعتبر المزدوجات الحرارية متعددة النقاط بسيطة نسبيًا وفعالة من حيث التكلفة مقارنة بتقنيات قياس درجة الحرارة الأخرى. وهي لا تتطلب إلكترونيات معقدة أو مصادر طاقة، كما أن صيانتها سهلة نسبيًا.
خاتمة
في الختام، يمكن استخدام المزدوجات الحرارية متعددة النقاط في البيئات المبردة، ولكن يجب إيلاء دراسة متأنية لاختيار المواد، والتصميم، والمعايرة. ومن خلال النهج الصحيح، يمكن لهذه المستشعرات توفير قياسات دقيقة وموثوقة لدرجة الحرارة في البرد القارس.
إذا كنت تفكر في استخدام المزدوجات الحرارية متعددة النقاط في التطبيقات المبردة، فأنا أشجعك على الاتصال بنا لمناقشة متطلباتك المحددة. يمكن لفريق الخبراء لدينا مساعدتك في اختيار المزدوجات الحرارية الأكثر ملاءمة لتطبيقك وتزويدك بالدعم اللازم للتثبيت والمعايرة. سواء كنت في حاجة الىأجهزة استشعار حرارية متعددة النقاط بفرع واحد، أتغذية فراغ الحرارية، أو أي نوع آخرالمزدوجات الحرارية متعددة النقاط، لدينا المنتجات والخبرة لتلبية احتياجاتك.
مراجع
- “قياس درجة الحرارة في الأنظمة المبردة”، مطبعة ASME.
- “المزدوجات الحرارية: النظرية والتطبيق”، مطبعة اتفاقية حقوق الطفل.
- أوراق بيانات الشركة المصنعة للمزدوجات الحرارية المبردة.
