باعتباري موردًا لأجهزة استشعار Pt100 ذات 4 أسلاك، فإنني أدرك أهمية تقديم إرشادات واضحة حول كيفية توصيل هذه المستشعرات بشكل فعال. تُستخدم أجهزة استشعار Pt100 على نطاق واسع لقياس درجة الحرارة نظرًا لدقتها العالية وثباتها. تعتبر طريقة التوصيل بأربعة أسلاك مفيدة بشكل خاص لأنها تساعد على التخلص من تأثيرات مقاومة سلك الرصاص، مما يضمن قراءات أكثر دقة لدرجة الحرارة. في هذه المدونة، سأرشدك خلال عملية توصيل مستشعر Pt100 ذو 4 أسلاك خطوة بخطوة.
فهم مستشعر الأسلاك Pt100 4
قبل أن نبدأ عملية الاتصال، من الضروري أن نفهم ما هو مستشعر Pt100 ذو 4 أسلاك. مستشعر Pt100 هو نوع من كاشف درجة حرارة المقاومة (RTD) الذي يستخدم البلاتين كعنصر استشعار. تتغير مقاومة البلاتين خطيًا مع درجة الحرارة، مما يسمح لنا بقياس درجة الحرارة من خلال ملاحظة تغير المقاومة.
يتكون تكوين الأسلاك الأربعة من زوجين من الأسلاك. يستخدم زوج واحد لتمرير تيار معروف عبر المستشعر، ويستخدم الزوج الآخر لقياس الجهد عبر المستشعر. يساعد هذا الفصل بين أسلاك قياس التيار والجهد على إزالة تأثير مقاومة سلك الرصاص على القياس.
الأدوات والمواد المطلوبة
لتوصيل مستشعر Pt100 4 سلكي، ستحتاج إلى الأدوات والمواد التالية:
- جهاز استشعار PT100 4 سلك: بالطبع، هذا هو العنصر الرئيسي. تأكد من أنها في حالة جيدة ومناسبة لتطبيقك.
- المتعدد: يستخدم لقياس المقاومة والتحقق من أداء المستشعر أثناء عملية الاتصال.
- كتل طرفية الأسلاك أو الموصلات: يتم استخدامها لتوصيل أسلاك المستشعر بشكل آمن بدائرة القياس.
- الأسلاك المناسبة: يجب أن تتمتع الأسلاك بمقاومة منخفضة وأن تكون مناسبة للبيئة التي سيتم تركيب المستشعر فيها.
- معدات لحام (اختياري): إذا كنت تفضل لحام الوصلات، فستحتاج إلى مكواة لحام، ولحام، وتدفق.
عملية الاتصال خطوة بخطوة
الخطوة 1: تحديد أسلاك الاستشعار
عادةً ما تكون الأسلاك الأربعة لمستشعر الأسلاك Pt100 4 مشفرة بالألوان، ولكن يمكن أن يختلف رمز اللون بين الشركات المصنعة. بشكل عام، غالبًا ما يتم إقران السلكين اللذين سيحملان التيار، ويتم إقران السلكين لقياس الجهد. استخدم ورقة بيانات الشركة المصنعة لتحديد أسلاك قياس التيار والجهد بشكل صحيح.
الخطوة 2: إعداد كتل طرفية الأسلاك أو الموصلات
حدد الكتل الطرفية أو الموصلات المناسبة بناءً على متطلبات التطبيق الخاص بك. تأكد من أنهم قادرون على التعامل مع التيار والجهد المتوقع في نظامك. في حالة استخدام كتل طرفية، قم بفك البراغي للسماح بإدخال الأسلاك بسهولة.
الخطوة 3: توصيل التيار - حمل الأسلاك
خذ السلكين الحاملين للتيار من مستشعر Pt100 وقم بتوصيلهما بالأطراف المناسبة في دائرة القياس. يجب أن تحتوي دائرة القياس على مصدر تيار يمكنه إمداد تيار معروف ومستقر من خلال المستشعر. عادة ما يكون هذا التيار في حدود بضعة مللي أمبير.
الخطوة 4: توصيل الجهد - قياس الأسلاك
بعد ذلك، قم بتوصيل سلكي قياس الجهد من المستشعر إلى مدخلات قياس الجهد في دائرة القياس. يجب توصيل هذه الأسلاك مباشرة عبر المستشعر لقياس انخفاض الجهد بدقة. نظرًا لعدم تدفق تيار عبر هذه الأسلاك (في الوضع المثالي)، فإن مقاومة سلك الرصاص لا تؤثر على قياس الجهد.
الخطوة 5: تأمين الاتصالات
بمجرد توصيل جميع الأسلاك بالكتل الطرفية أو الموصلات، قم بإحكام ربط البراغي لضمان اتصال آمن ومنخفض المقاومة. إذا كنت تستخدم اللحام، فتأكد من أن الوصلات نظيفة وملحومة بشكل صحيح لتجنب أي وصلات فضفاضة.
الخطوة 6: التحقق من الاتصال
بعد إجراء جميع التوصيلات، استخدم مقياسًا متعددًا لقياس مقاومة المستشعر. قارن المقاومة المقاسة بالمقاومة المتوقعة بناءً على درجة حرارة البيئة وخصائص حساس Pt100. إذا كانت المقاومة المقاسة بعيدة عن القيمة المتوقعة، قم بفحص جميع التوصيلات للتأكد من عدم وجود أسلاك مفكوكة أو دوائر قصيرة.
تطبيقات أجهزة الاستشعار السلكية Pt100 4
تُستخدم أجهزة الاستشعار السلكية Pt100 4 في مجموعة واسعة من التطبيقات التي يكون فيها القياس الدقيق لدرجة الحرارة أمرًا بالغ الأهمية. تتضمن بعض التطبيقات الشائعة ما يلي:
العمليات الصناعية
في التصنيع الصناعي، مثل المعالجة الكيميائية وتشغيل المعادن وإنتاج الغذاء، يعد الحفاظ على درجات حرارة دقيقة أمرًا ضروريًا لجودة المنتج وسلامته. يمكن استخدام أجهزة الاستشعار السلكية Pt100 لمراقبة درجة حرارة المفاعلات والأفران وغيرها من المعدات.
أنظمة التدفئة والتهوية وتكييف الهواء
تعتمد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على أجهزة استشعار دقيقة لدرجة الحرارة للتحكم في المناخ الداخلي. يمكن لأجهزة الاستشعار Pt100 ضمان الحفاظ على درجة الحرارة ضمن نطاق ضيق، مما يحسن كفاءة الطاقة والراحة.
معدات المختبرات
في الأبحاث العلمية والمختبرات، غالبًا ما يكون قياس درجة الحرارة الدقيق مطلوبًا للتجارب والتحليل. يمكن أن توفر أجهزة الاستشعار السلكية Pt100 4 بيانات درجة الحرارة عالية الدقة اللازمة لهذه التطبيقات.
المنتجات ذات الصلة
إذا كنت مهتمًا بالمنتجات الأخرى ذات الصلة، فنحن نقدم لك أيضًاتحمل درجة الحرارة الاستشعار Pt100، وهو مصمم خصيصًا لمراقبة درجة حرارة المحامل. يمكن أن يساعد هذا في الكشف المبكر عن أعطال المحامل ومنع التوقف المكلف.

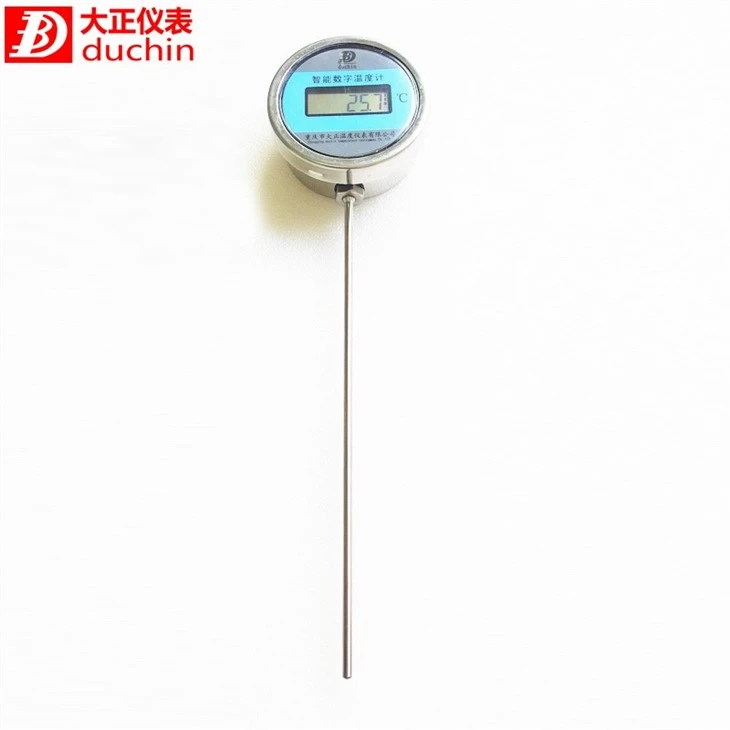

منتج آخر هوميزان الحرارة الرقمي RTD، والذي يوفر طريقة ملائمة لعرض وتسجيل قياسات درجة الحرارة.
لدينا أيضا6 سلك متطورمتاح للتطبيقات التي تتطلب قياسات درجة حرارة أكثر دقة.
خاتمة
يعد توصيل مستشعر الأسلاك Pt100 4 عملية واضحة نسبيًا إذا اتبعت الخطوات الموضحة أعلاه. باستخدام طريقة التوصيل بأربعة أسلاك، يمكنك الحصول على قياسات درجة حرارة دقيقة للغاية، وهي ضرورية في العديد من التطبيقات.
