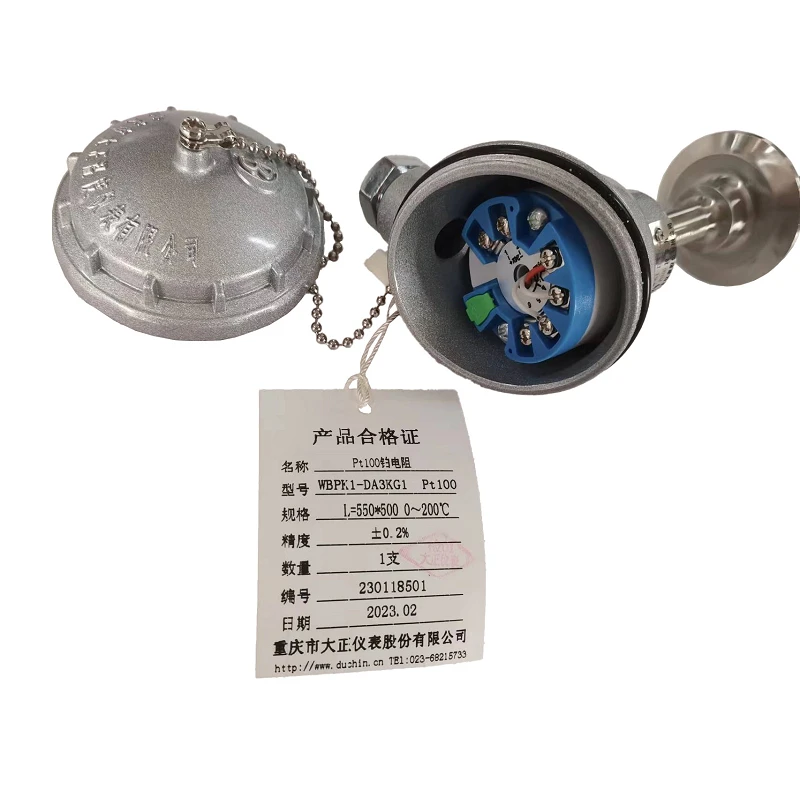

PT100 Transmitter 4 20 ma

وصف المنتجات

PT100 Transmitter 4 20 ma هو نوع واحد من مستشعر RTD ، والذي مع جهاز إرسال درجة الحرارة المثبتة على الرأس. يتم تحويل إشارة درجة الحرارة إلى إشارة كهربائية من سلكين 4 ~ 20mA وينقل إلى الشاشة ، المنظم ، المسجل ، DC ، إلخ ، لتحقيق القياس والتحكم في درجة الحرارة. إنه منتج محدث لقياس درجة الحرارة والتحكم في المواقع الصناعية الحديثة ومعاهد البحوث العلمية ، ومنتج لنظام التوزيع ونظام الحافلات الرقمية.

كيفية اختيار RTD

1) اكتب رموز: يجب أن تتطابق رموز نوع RTD وأنواع عناصر المستشعر مع متطلبات درجة الحرارة في الموقع.
2) نطاق درجة الحرارة ودقة: بالمقارنة مع المزدوجات الحرارية ، عادة ما يكون لـ RTD حافة الدقة ولكنها تخسر على كل من نطاقات درجة الحرارة الصحيحة ومقاومة الصدمة. يتضمن نطاق درجة الحرارة في الموقع ومتطلبات الدقة تأثيرًا حاسمًا على اتخاذ خيارات عقلانية.
3) مواد أنبوب الحماية: 1CR18NI9TI هو خيار شائع. عند مواجهة الظروف المسببة للتآكل ، يمكن استخدام SUS316L. ينصح أنابيب Tantalum ، وأنابيب سبيكة هارتز ، وأكمام PTFE ، وبعضها الآخر للتعامل مع حمض الكبريتيك ، وحمض النيتريك ، وحمض الهيدروكلوريك ، وغيرها من بيئة المؤكسدة القوية.

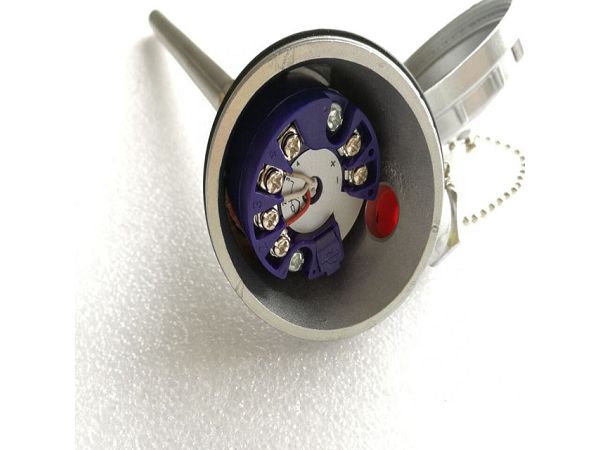

PT100 Transmitter 4 20 MA التثبيت في رأس الاتصال

product-564-590

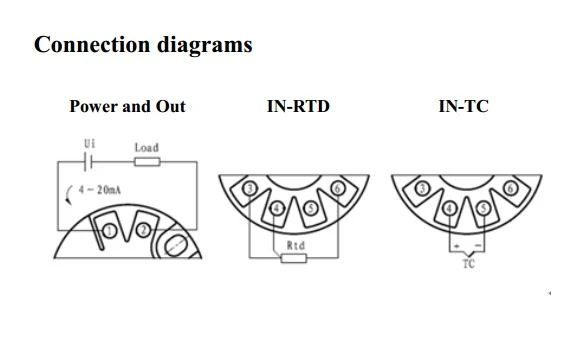

مخططات الاتصال

product-564-352

إشارة الإخراج
الجهد الإمداد: 12 ... 30VDC
الحلقة العادية الحالية: 4 ... 20mA
الأعلى. تحميل: (Uaux {{0}} v) /0.022Ω
التيار خارج المدى: تحت النطاق الأدنى 3.84mA
على المدى العلوي 20.5mA
كسر المستشعر أو اختصار: 3.6ma أو 22.8ma ، قابل للتكوين
قياس الدقة
خطأ الإخراج التناظري: 0. 05 ٪ من إخراج الناتج الحالي (16mA)
الانجراف على المدى الطويل:<0.03% of the measuring span per month
الظروف المقدرة
درجة حرارة التشغيل: -40 ... +80 درجة
درجة حرارة التخزين: -40 ... +80 درجة
الرطوبة النسبية: أقل من أو تساوي 98 ٪ ، التكثيف
مجموعة المصنع
إشارة الدخل
نطاق القياس
