ثامنا. كيفية اختيار Thermowell المناسب؟
يتم تحديد شكل البئر الحراري بشكل أساسي من خلال درجة الحرارة المتوسطة والضغط والكثافة وسرعة التدفق وطول الإدخال المطلوب. يوفر ASME/ANSI PIC19.3 مواصفات مفصلة لهذا الغرض. يمكن استخدام برنامج تحليل قوة Thermowell للتحقق مما إذا كان تصميم Thermowell يلبي متطلبات العملية.
بالنسبة للآبار الحرارية المثبتة في الحقل-، يجب حساب قوتها. العوامل الثلاثة الرئيسية التي تؤثر على قوة thermowell هي:
التدفق المستحث -الاهتزاز المستحث يخلق السائل الذي يمر عبر البئر الحراري دوامات بتردد محدد، يُعرف بتردد الدوامة، والذي يتناسب مع سرعة التدفق. إذا كان هذا التردد قريبًا من التردد الطبيعي للبئر الحراري أو يساويه، سيحدث رنين، مما يمتص طاقة كبيرة ويولد ضغطًا عاليًا، مما قد يؤدي إلى تلف البئر الحراري والمستشعر الداخلي. تتطلب معايير ASME أن تكون نسبة تردد الدوامة إلى التردد الطبيعي للبئر الحراري أقل من 0.8.
التدفق-الضغط الناجم عن تدفق السوائل يفرض قوة على البئر الحراري، والتي تختلف باختلاف سرعة التدفق وكثافته. ويمكن الحصول على هذا الضغط من خلال الحساب.
ضغط العمليةيمكن حساب الحد الأقصى للضغط الساكن الذي يمكن أن يتحمله البئر الحراري.
تشتمل الوصلات الحرارية الشائعة على ثلاثة أنواع: ملولبة وذات حواف وملحومة.

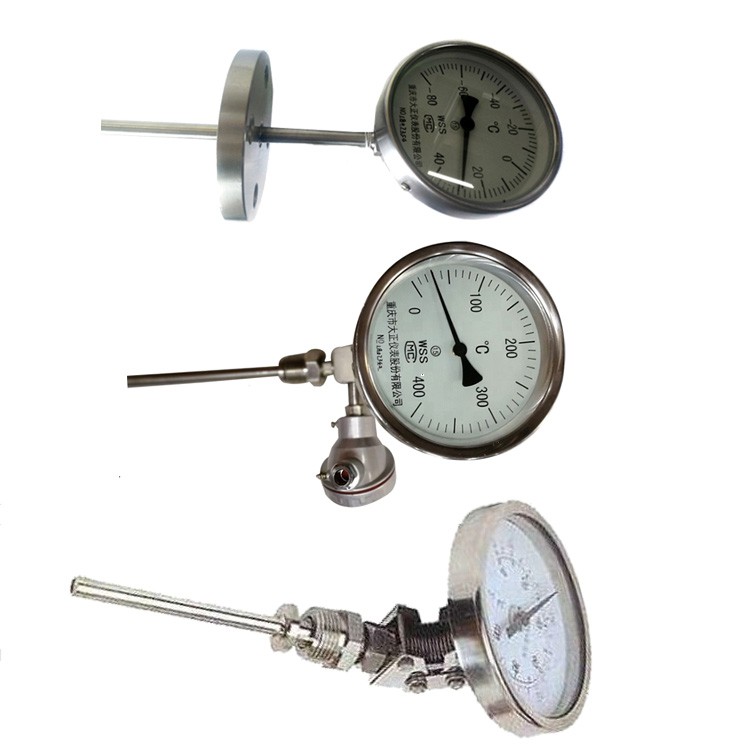

تاسعا. كيفية اختيار ميزان الحرارة ثنائي المعدن المناسب؟
للتركيب الأفقي: حدد النوع المحوري أو مقياس الحرارة ثنائي المعدن من النوع العالمي.
للتثبيت الرأسي: حدد النوع الشعاعي أو مقياس الحرارة ثنائي المعدن من النوع العالمي.
للتركيب المائل: حدد النوع المحوري أو الشعاعي أو العام وفقًا للاحتياجات الفعلية.
إذا كان التحكم في إنذار الحد العلوي والسفلي مطلوبًا عند نقطة القياس، فيمكن استخدام مقياس حرارة متعلق بنظام المعدنين الكهربائي.
X. ما هي مزايا وعيوب موازين الحرارة ثنائية المعدن؟
المزايا: تكلفة منخفضة نسبيًا، وقراءة بديهية.
العيوب:نطاق قياس درجة الحرارة ضيق، ودقة منخفضة نسبيًا.
يتم استخدامها بشكل عام كأدوات لقياس درجة الحرارة المحلية والإشارة إليها.
