1. نظرة عامة
مقياس الحرارة (المعروف أيضًا باسم مقياس الطاقة الحرارية) هو أداة تستخدم لقياس وعرض الطاقة الحرارية المنبعثة أو الممتصة بواسطة الماء المتدفق من خلال نظام التبادل الحراري. يتكون مقياس الحرارة عادةً من ثلاثة مكونات: مستشعر التدفق، وزوج من أجهزة استشعار درجة الحرارة المتطابقة، وآلة حاسبة. يمكن تنظيمه كنوع متكامل أو مدمج.
استنادًا إلى إشارة التدفق الصادرة من مستشعر التدفق، وإشارات درجة حرارة الماء للإمداد والعودة من مستشعرات درجة الحرارة المقترنة، ومدة التدفق، تقوم الآلة الحاسبة بحساب وعرض الطاقة الحرارية الصادرة أو الممتصة بواسطة النظام.
بدأت الصين مشاريع تجريبية لقياس الحرارة والشحن في عام 1996. وفي عام 2000، تم إصدار أول معيار صناعي لقياس الحرارة (CJ128). وفي عام 2006، تم تقديم آراء التنفيذ بشأن تعزيز قياس الحرارة. وتشترط وزارة البناء أن تكون جميع المباني السكنية والعامة الجديدة التي تم تشييدها بعد عام 2000 مجهزة بنظام تدفئة منزلي واحد بطول متر واحد. ويجب أن تتبع مشاريع التعديل التحديثي للمباني السكنية القائمة أيضًا سياسة قياس الحرارة المنزلية-المعتمدة. ولذلك، تواجه أجهزة قياس الحرارة فرصة تطوير قوية.
يعد مستشعر درجة الحرارة لمقياس الحرارة أحد المكونات الرئيسية لمقياس الحرارة. بالاعتماد على ما يقرب من 20 عامًا من التكنولوجيا والخبرة في تصنيع أدوات درجة الحرارة، طورت شركتنا هذا المنتج الجديد في عام 2010 باستخدام عمليات التصميم والإنتاج المتقدمة على خط إنتاج آلي احترافي.
يعد الفرق في درجة حرارة الماء الساخن قبل وبعد المرور عبر السخان معلمة حاسمة لحساب استهلاك الحرارة. وبما أن هذا الفرق في درجة الحرارة صغير جدًا، فإن أجهزة قياس الحرارة تفرض متطلبات عالية على الدقة والحساسية. ويجب معايرة ومطابقة جهازي استشعار مثبتين عند مدخل ومخرج نفس السخان قبل الاستخدام، مع وجود خطأ نسبي أقل من 0.1 درجة.
توفر مستشعرات المقاومة البلاتينية أعلى دقة بين أجهزة قياس درجة الحرارة، مما يجعلها الخيار المفضل لأجهزة قياس الحرارة. ولتحسين الدقة وتقليل تأثير مقاومة سلك الرصاص على الدقة، تم اعتماد Pt1000 على نطاق واسع.
2. الهيكل والتصنيف

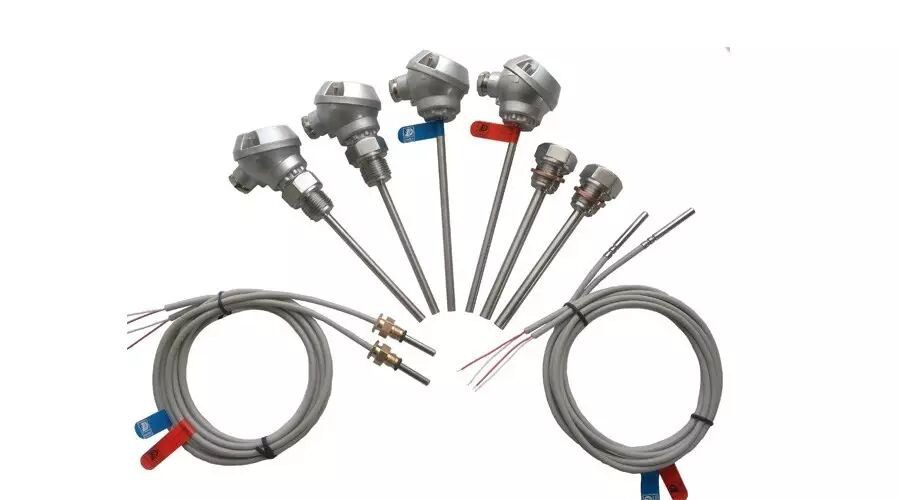

تتكون مستشعرات درجة الحرارة الخاصة بمقياس الحرارة من خمسة أجزاء: عنصر الاستشعار، والمواد العازلة، والغطاء الواقي، وأداة التثبيت، وجهاز التوصيل. ويتم تصنيفها إلى ثلاثة أنواع
2.وفقا للهيكل والتطبيق:
حساس درجة الحرارة من النوع DS هو المستشعر الأكثر استخدامًا لأجهزة قياس الحرارة السكنية. يتم إدخاله مباشرة في أنابيب الماء الساخن، بخيط خارجي متحرك (M10×1) وكابل ثابت. مناسب لأنابيب الماء الساخن الصغيرة: DN15، DN20، DN25.
مستشعر درجة الحرارة من النوع DL مناسب لأنابيب الماء الساخن الرئيسية في وحدات البناء أو المناطق السكنية. مزود بخيط تثبيت ثابت (G1/2)، يتم إدخاله مباشرة في الأنابيب، متصل بواسطة صندوق التوصيل أو الكابل الثابت. مناسب لأنابيب DN32 ~ DN250.
مستشعر درجة الحرارة من النوع PL مصمم لخطوط أنابيب الماء الساخن الرئيسية في المناطق أو المناطق. مزود ببئر حراري (خيط ثابت G1/2)، مما يسمح باستبدال المستشعر دون تصريف خط الأنابيب. مناسب لأنابيب DN65 ~ DN250.
